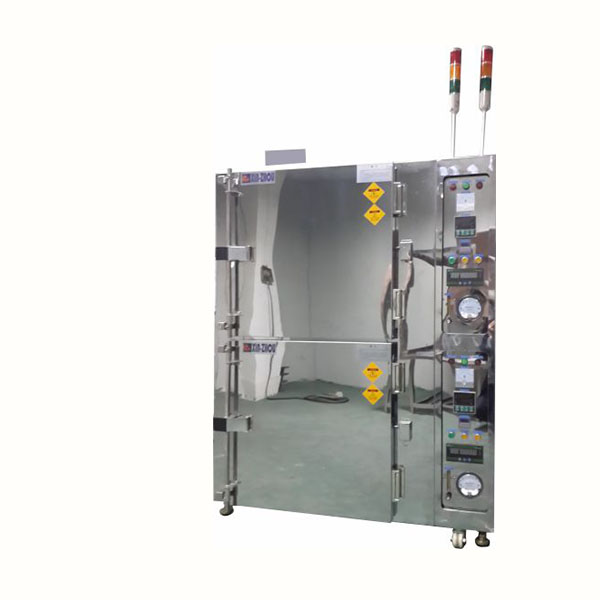

双门双控无尘无氧化烤箱AMOL-2D/2DS类别：烤箱(可定做)
内尺寸:W600*D600*H600*2箱
适用于:电子元器件、模组、芯片、IC、IC等行业
全国咨询服务热线:13927410848
设 备 规 格 说 明 表
|
项次
|
内 容
|
规 格
|
|
1
|
电源
|
AC380V 3φ 50HZ 15KVA
|
|
2
|
内尺寸
有效尺寸
外尺寸
|
W500mm×D450mm×H600mm*2箱
W450mm×D450mm×H600mm*2箱
W1350mm×D1240mm×H1880mm
|
|
3
|
温度范围
|
常温~300℃，升温速率1~7℃/min可调（空炉测试）.
|
|
4
|
结构设计
|
采用双箱独立控制设计，控制箱位于机台右方.单箱内分三层。
内桶:采用进口SUS304#800番1.2 mm厚之镜面不锈钢板,并经验性苏打水清洁,去油污避免烘烤时产生PARTICLE.
中桶:采用进口SUS304#800番1.2mm厚之镜面不锈钢板,并经验性苏打水清洁,去油污及氩焊密封加工(防污染).
外部采用SS41#钢板,经防锈处理后烤漆，皱纹米黄色.
采用150K级高密度陶瓷纤维保温面，保温厚度100mm.
设备设定温度 250℃，门板外侧表面温度≤室温+15℃
|
|
5
|
温度控制
|
采用触摸屏＋PLC＋温度控制模块控制(可编辑并记录程式)，PID自动演算，控制器LED数字显示及设定,薄膜设定,精确度±0.3%FS.
|
|
6
|
控制方式
|
以太网通讯端口，可外接电脑实现通讯。
讯号来源:采用日制进口CA感应棒±0.5%.
输出被控制元件:SSR无接点讯号输出.
|
|
7
|
循环系统
|
1.进气口:加附N2流量计（5~50L/M*2）控制进气量.入气口:10mm. 2.排气口4″,以达到强烈循环效果而降温.(贵公司提供抽风机加强效果,风管接头6″). 单面水平强制循环送风.
3.采用平面水平侧边送风后H.E.P.A.Filter36″×24″×5-7/8″.
4.过滤过滤效率99.997%,Class100级,0.3UM ＜100 颗。.
5.排气口4″φ，以达到强烈循环效果而降温.(贵公司提供抽风机加强效果,风管接头5″).
6.配水冷却降温系统，以达到强烈循环效果而降温; 风冷＋水冷降温，降温速率≤ 5℃/min.。
7.氧含量：≤ 20ppm
|
|
8
|
电热器
|
采用进口sUS310S覆套式电热器(SHEATHED HEATER)无尘化电热发生器.
|
|
9
|
安全装置
|
漏电断路器、控制线路保险丝装置、超温防止保护装置、电流过电流保护装置、马达过电流保护、机台异常蜂鸣器警示、逆向防止器、门面安装开关.
|
|
10
|
保证
|
温度均匀度：保证在±2%以内（空炉测试）.
洁净度：烤箱内部均采用无尘化配件及材料.
|
|
11
|
配备
|
1.采用电磁式门扣附断电防开装置，塑胶把手；
2.空气过滤两点组合；六点式温度测试系统2套 。
3.配合烘烤流程，控制氮气及空气之启闭，避免N2浪费及降温速度之设计；
4.微氧含量测试仪2台。
|
|
12
|
性能特点
|
1）、可设定间歇性排气，避免氮气浪费
2）、可指示炉内压力，确保使用安全
3）、六点式温度检测，可对炉内温度进行监控
4）、水循环降温、缩短制程时间
5）、内不锈钢制作，方便保洁，寿命长
6）、温度均匀度好，温差小
7）、实时显示氮气流量、炉内氧含量及炉内温度数据。
|
|
13
|
部分客户
|
天水华天 西安七七一所 吉林华微 东莞杰群 东莞汇华 中山国基 江华电子 四川大雁 志群电子 山东太吉星 长电等等
|
