  • 双门双控无尘烤箱:MOL-2D/2DS

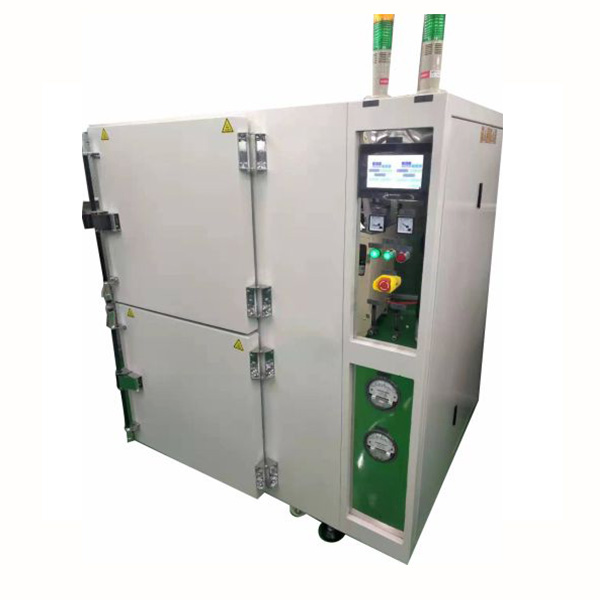

双门双控无尘烤箱:MOL-2D/2DS

类别:烤箱(可定做)

简介:

内尺寸:W600*D600*H600*2箱
适用于:FPC/TP/铜箔、IC等行业

全国咨询服务热线:13927410848

立即采购在线咨询

  • 产品介绍
    双门双控无尘氮气烤箱参数(以实物为准)
专 案
说  明
产品名称
无尘烤箱
型号
MOL-2DS
尺 寸
工作室尺寸
W600mm*D600mm*H600mm*2箱(双层)可定制
外形尺寸
W1280mm*D1250mm*1780mm
温度范围
温度范围
常温25--300
温度参数
升温速率
升温到200℃约需时间40分钟
温度波动度
±1
温度均匀度
最佳可达≤±1%
注:以上性能指标是在室温下,无试样条件下测得的数据。
材 质
内箱材质
内箱采用SUS304#镜面不锈钢板经苏打水清洗后氩弧焊密封焊接。
外箱材质
外箱采用SS41#冷轧钢板经防锈处理后防静电粉体烤漆,象牙白色。
保温材质
采用120K高级硅酸铝面
结 构
外形结构
上下2箱,双箱独立控制,电控箱位于机台右方。电磁门锁。镀铬把手。
保温层
100mm
内部装置
单箱内均分2层,活动层架可调整高度,配备风速调整板。
送风方式
吸风式,平面水平侧面送风,经日本进口H.E.P.A过滤后吹出。过滤效率99.99%。洁净等级Class100级。
冷却方式
内置WOPAS自动开启装置,附自动进排气风门,升温机恒温时关闭,降温时开启。
搬运方式
3寸硅胶软面脚轮及镀铬防尘脚杯
氮气接口
¢8mm,也可接洁净干燥气体,45L氮气装置一套
控温仪表
采用台湾CAHO-P961型多段式温度控制器,二个程式16段控温。
加热系统及工作原理
项 目
原 理 说 明
加热系统
采用覆套式翅片电热器,304#,W型
采用304#不锈钢多翼式离心风轮,不锈钢轴长轴马达,
系统内部均采用无尘化配件及材料
 测控系统
项目
 说 明
显示方式
控制器LED数字显示及设定,薄膜设定,精确度±0.3%FS.
控制方式
讯号来源:采用日制进口CA感应棒±0.5%.
输出被控制元件: PID自动演算,SSR无接点讯号输出.
运行方式
开启电源-设定烘烤程序-启动风机-启动加热-恒温结束-停止加热并报警-续送风-冷却自动开启。
控制器输入电源
220V
安全保护措施
项目
 说 明
1
漏电断路器、控制线路保险丝装置、超温防止保护装置、电流过电流保护装置、马达过电流保护、机台异常蜂鸣器警示、逆向防止器.

产品使用条件

电源
380V  3¢  50HZ   15KVA
环境温度
-5℃-50℃
相对湿度
20%-85%
环境空气质量要求
万级以上洁净环境较宜,可有益延长高效过滤器使用寿命。
配备及保固
1. 指针压差计2个。
 2,不锈钢圆孔盘4片。
3,自动风门2个。
4.整机免费保修一年,认为损坏除外。

可选项
1.六点温度记录仪。2,电脑远程监控。3,触摸屏+PLC控制。4,定时开关锁。

技术资料

资料
产品检验报告、产品合格书、使用说明书、电气原理图、仪表使用说明书、保修卡。

产品使用注意事项
注意事项
1.使用环境超过万级时需关闭进气口。2,结合使用情况定期擦拭内箱及机台保养。

主要配件
部分料件明细

项次
名称
规格型号
品牌
产地或制造商
1
马达
1/4HP
佳晟
台湾
2
温度控制器
CAHO-P961
宣荣
台湾
3
温控模块

宇电
厦门
4
SCR
25A
尚鼎
台湾
5
超温限制
XZ-480
正高
东莞
6
加热器
304#W型
正高
东莞
7
温度传感器
K型
敏杨
台湾
8
中间继电器
MY-4NJ
OMRON
日本
9
相序保护器
XJ3-S
飞纳得
浙江
10
过载保护器

正泰
浙江
11
漏电保护器

正泰
浙江
12
接触器
0810
正泰
浙江
